زیر سازی کناف

زیر ساز کناف (کناف کشی)

زیرسازی کناف به آن، کناف کشی نیز می گویند به عملیاتی گفته می شود که برای آماده سازی سقف یکپارچه کاذب جهت نصب صفحات گچی یا کناف می گویند.

اجرای کناف طرح و نور پردازی های خاص و بسیار شیک این نوع، جلوه های بسیار متنوع به منازل امروزی داده است به طوری که تقاضای آن رو به گسترش است.

در کل ما دو نو سقف کاذب کناف داریم در ادامه به طور خلاصه به دو نوع سقف کاذب  اشاره خواهیم کرد:

  1. سقف کاذب یکپارچه کناف : به سقفی گفته می شود که زیر سازی یا کناف کشی آن بوسیله پروفیل کناف صورت می گیرد، سپس پانل گچی کناف روی این سازه ها نصب میشود.از سقف یکپارچه کناف معمولا برای سقف خانه ها و برخی مراکزی که زیبایی آن بسیار مهم است استفاده می گردد.
  2. سقف کاذب مشبک (تایل): به سقف کاذبی گفته می شود معمولا بسیار ساده هست و از تایل های در اندازه های کوچک استفاده می نمایند.
    این تایل ها کوچک و متحرک می باشند هر زمانی بخواهیم می توانیم در بیاریم و به قسمت پشت آن دسترسی داریم.
    از این نوع سقف کاذب در سقف مراکز دولتی و عمومی مثل ( بیمارستان ها، اداره ها و مراکز آموزشی و …) استفاده می شود.

فرایند زیر سازی یا کناف کشی سقف کناف به مهارت خاصی نیاز هست اگر به طور صحیح انجام نشود در آینده عواقب مخربی به بار خواهد آورد.

علاوه بر آن از سازه های گالوانیزه و ملزومات کناف متعددی در اجرای این نمونه سقف های کناف استفاده می شود.

سقف های یکپارچه کناف دارای دو سیستم اجرایی می باشد که در ادامه مقاله توضیحات کاملی در مورد هر دو سیستم و اجرای آن خواهیم پرداخت.

در ادامه مقاله با ما همراه باشید:

  • سقف کاذب یکپارچه کناف تیپ A (اجرای دو طرفه سازه ها)
  • سقف کاذب یکپارچه کناف تیپ B (اجرای یک طرفه سازه ها)

ساختار سقف یکپارچه کناف

ساختار سقف کاذب کناف دو مرحله ای انجام می گیرد، هر دو مرحله در سقف زیرین سقف اصلی ساختمان بکار می رود.

1- زیر سازی کناف یا کناف کشی:

زیرسازی کناف یا کناف کشی در سقف کاذب به صورت شبکه ای از پروفیل کناف و بست اتصالات کناف و پیچ سازه ها می باشد.

در ادامه برای اینکه مطلب خیلی طولانی نشود فقط نام هر کدام بیان خواهیم کرد:

  • پروفیل L25 کناف
  • پروفیل U36 کناف
  • پروفیل F47 کناف
  • کلیپس
  • رکاب نانیوس
  • آویز نانیوس
  • چنگک نانیوس
  • مفتول آویز سیمی
  • پیچ های اتصال

2- کناف کاری (نصب پانل گچی)

بعد از زیر سازی بوسیله فلزات گالوانیزه پنل های گچی (صفحات گچی ) سطح سازه ها رو می پوشاند که عبارتد از:

  • پانل گچی ساده RG
  • پانل گچی ضد حریق FR
  • پانل گچی ضد رطوبت MR
  • پانل گچی ضد حریق و رطوبت FM
  • بتونه درزگیر
  • بتونه ماستیک
  • نوار درزگیر
  • رنگ های پوشاننده
  • پیچ پانل به سازه

بعد از انجام این مراحل زیرسازی و کناف کاری سقف یکپارچه کاذب اتمام می یابد.

همانطور که قبل تر اشاره کردیم 2 روش برای اجرای سقف کاذب یکپارچه وجوددارد،

که هر کدام از این روشها بسته به شرایط اطمینان از محکم بودن سقف اصلی، ابعاد سقف و ویزگی های آن اجرا می شود.

الف: زیر سازی کناف (کناف کشی) سقف کاذب یکپارچه تیپ A (سازه دو طرفه):

  • تراز بندی سقف:

ابتدا به وسیله نخ های رنگی یا ابزارهای مخصوص تراز بندی ارتفاع سقف کاذب از سقف اصلی روی دیوار چهار طرف علامت گزاری می کنیم .

  • نصب نبشی L25 :

هر چهار طرف مکان علامت گذاری شده سازه L25 به وسیله پیچ مخصوص به دیوار تراز بندی شده متصل می نماییم.

  • تعیین محل آویز

آویز جهت اتصال سقف کاذب به سقف اصلی متصل می کنند.

آویزها را با اندازه های استاندارد بر اساس جدول بارگذاری سقف تعیین می کنیم.

توجه داشته باشید گاها دیده شده که بعضی از اجرا کنندگان سقف کاذب برای صرفه جویی در هزینه فاصله استاندارد رو رعایت نمی کنند

عدم توجه به این مهم بعدها سقف دچار ترک خوردگی می شود.

  • انتخاب نوع آویز

چند نمونه آویز جهت اجرای سقف کاذب داریم که معمولا از سازه U36 جهت آویز سقف کاذب به سقف اصلی استفاده می شود.

بر اساس مقاومت سقف اصلی و مقاومت سقف کاذب از هر یک از آویزها می توان استفاده کرد.

چنانچه فاصله سقف کاذب کناف با سقف اصلی کم باشد از براکت جهت آویز سقف نیز استفاده می شود.

  • اتصال آویز به سقف اصلی

آویز به سقف اصلی در محل های علامت گذاری شده با استفاده از فشنگ های اتصال یا بوسیله رول بولت با دستگاه هیلتی شلیک می شود.

این دستگاه فشنگ ها را با سرعت زیاد حدود 3 سانتی متر درون بتون و فلزات فرو می کند.

  • نصب پروفیل F47 سازه باربر

سازه F47 به مقطعی فولادی محکم گفته می شود که در هر دو جهت طولی و عرضی داخل دهانه سقف ها قرار می گیرد.

سازه پنل خور بوسیله کلیپس به سازه باربر متصل می کنیم.

ابتدا سازه اف به صورت موازی در طول هم بوسیله قطعه بست طولی w در متداد هم، در فاصله های استاندارد قرار می دهیم.

سپس سازه اف 47 پنل خور در فاصله های معین روی سازه باربر به صورت عمود نصب می کنیم.

سازه های پنل خور از هر دوسمت، روی نبشی L25 باربر قرار می گیرد،

سپس آویز سقف بوسیله کلیپ یا آویز دیگر داخل سازه باربر F47 مهار می کنند و وزن حاصله از کناف تحمل می کنند.

بعداز قرار گیری F47 باربر بالا به F47 پنل خور پایین بوسیله کلیپس این دو تا سازه بهم متصل می شود.

نکته: فاصله استاندارد بین سازه F47 باربر موازی با سازه f47 عمود و پنا خور 60 سانتی متر می باشد.

گاهی دوستان کناف کار به این مهم توجه نمی کنند و عدم رعایت این فاصله باعث ایجاد ترک خوردگی و عدم مقاومت سقف می شود.

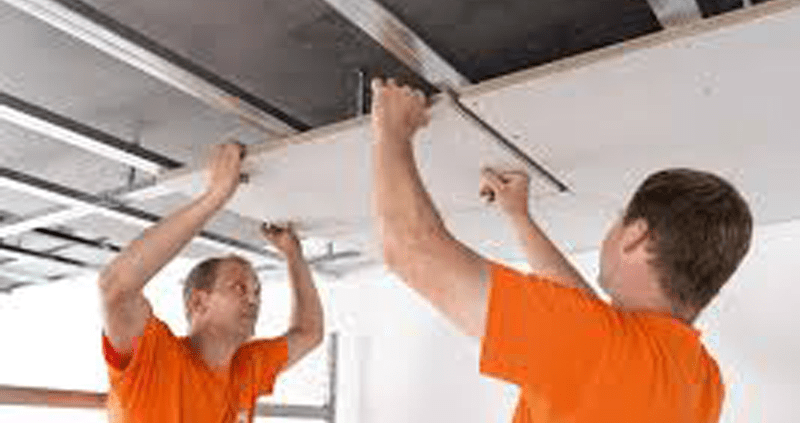

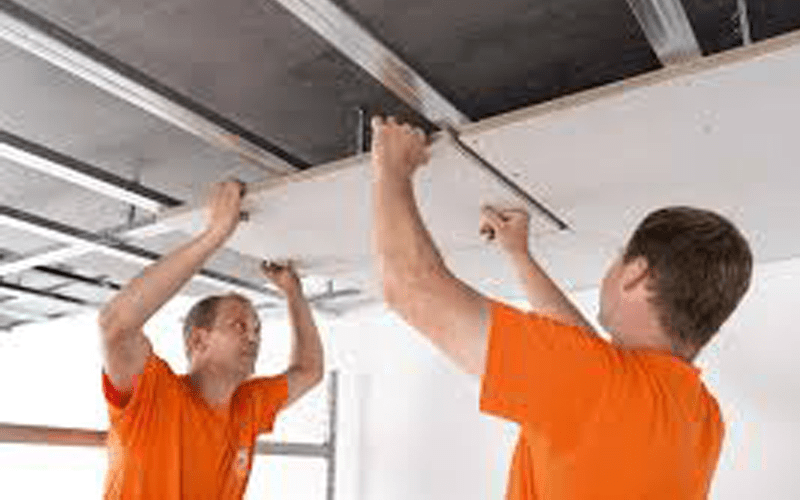

  • نصب پانل های گچی کناف

پانل های گچی برروی قاب های زیرسازی کناف قرار می گیرند یا بوسیله دستگاه هیلتی یا پیچ اتصال پانل به سازه، متصل می کنیم.

پیچ های کونیک سر تختی دارند که در گچ برگ ها به راحتی فرو می روند علاوه بر اینکه باعث می شود پانل ها یکدست نصب شود،

و باعث حفظ تعادل سقف کاذب کناف می شود.

این امر باعث می شود پانل ها یکدست نصب گردد و زیبایی سقف حفظ شود.

نکته: پانل های گچی در قسمت طولی فرورفتگی های ملایمی دارند که از ضخامت کمتری برخوردارند،

هنگام اتصال پانل گچی کنار هم این فرو رفتگی ها در امتداد هم قرار می گیرد (البته کناف کار های ماهر این فرورفتگی ها در قسمت لبه های دیگر نیز قرار می دهند).

فرو رفتگی لبه های پانل گچی به این دلیل می باشد که هنگامی این دولبه کنار هم قرار می گیرد درزگیری بین آنها به آسانی و صحیح انجام  شود.

بتونه این قسمت بدون اینکه فشاری به آن وارد شود پوشش می دهد.

اگر احیانا دولبه که ضخامت کمتری دارند در کنار هم قرار داده نشود و بتونه کاری کاری کنند،

فشار حاصله از خود پانل های گچی و سازه ها در زمان های زمین لرزه یا لرزش حاصل از رفت آمد ماشین ها و غیره، بر اسکلت ساختمان فشار وارد شود این قسمتها ترک خوردگی پیدا می کنند.

  • دکوراتیو سقف کناف

برای تزیین و زیبایی منزل و مکان ها و جهت ایجاد طرح های شیک و زیبا و نور پردازی علاوه بر کناف صاف و یکدست از یکسری گچبرگها به حالت دکوراتیو به حالت برجسته بر روی اون پانل گچی اولیه نصب می گردد.

برای اجرای دکوراتیو سقف علاوه بر اینکه گچبرگ های بیشتری استفاده می شود پروفیل کناف F47 و پروفیل L25 بیشتری بکار می رود.

  • نورپردازی سقف کناف

بعد از مراحل زیرسازی کناف و نصب پانل گچی با نخ های رنگی محل نصب لامپ ها علامت گذاری می شود.

سپس با ابزار های مخصوص مثل (گردبرها) محل مورد نظر بریده می شود، سیم و ابزارهای نورپردازی از داخل شکاف ها عبور می دهیم،

نور پردازی سقف کناف به راحتی انجام می گیرد و بعد از اتمام کارهای سقف کناف لامپ ها در محل مورد نظر نصب می شود.

  • درزگیری کناف

بعد از زیرسازی کناف و کناف کشی نوبت به درزگیری می رسد، درزبین دو گچبرگ با ضخامت کمتر جهت جلوگیری از ترک خوردن اون قسمت با بتونه درزگیری پر می شود.

سپس با نوار درزگیری با عرض 5 سانتی متر در محل درز بتوه ها قرار می دهیم ، دوباره روی مسیر این نوارها بتونه کار می شود.

با این عمل احتمال ترک خوردگی بین شکاف های دو پانل به حداقل می رسانیم.

  • رنگ آمیزی کناف

بعد از اتمام بتونه کاری کناف های نصب شده را متناسب با سلیقه، طرح و نورپردازی رنگ آمیزی می کنیم.

  • نصب لامپ سقف کناف

آخرین مرحله سقف کناف نصب لامپ ها در محل مورد نظر که از قبل مشخص شده است می باشد و با این عمل سقف کاذب کناف آماده می گردد.

ب : زیرسازی کناف (کناف کشی) سقف کاذب یکپارچه تیپ B (سازه یک طرفه)

زیرسازی کناف تیپ B یک طرفه فقط یک تفاوت با زیرسازی تیپ A دوطرفه دارند:

زیرسازی سقف یکپارچه کناف تیپ B تنها در یک تراز و به طور موازی سازه F47 نصب می شود.

سازه های F47 در تیپ B هم به عنوان سازه باربر و هم سازه پنل خور عمل میکند، سپس پانل گچی به این سازه ها پیچ می شود.

ردیف دوم سازه F47 که به صورت عمودی روی سازه های باربر قرار می گرفت در تیپ B وجود ندارد.

تیپ B برای پوشش سطوح کمتر از 50 متر مربع ، دهانه کمتر از 4 متر و ارتفاع کمتر از 45 سانتی متر قابل اجرا می باشد.

(البته در مواردی که می خواهند نصب کناف با سرعت اجرا شود تیپ B پیشنهاد می شود)

نکات فنی زیر سازی کناف (کناف کشی)

چند نکته ای که هنگام زیرسازی سقف یکپارچه ضروری می باشد و عدم توجه به این نکات در آینده خطراتی به همراه خواهد داشت:

  • مطمئن شدن از استحکام سقف اصلی
  • تحمل وزن زیرسازی کناف و کناف کشی
  • رعایت فاصله استاندارد بین سازه های باربر
  • تراز بندی سقف
  • رعیت استاندارد بین آویز های سقف
  • اگر دیوار تراز نازک کاری شده از شاسی کشی کناف بپرهیزید.
  • آویزها حتما به سقف اصلی متصل شود.
  • برای اتصال سازه ها و پانل ها از پیچ با کیفیت استفاده شود.
